Como selecionar o injetor de graxa adequado para sistemas de lubrificação de linha única
Introdução
Em um sistema de lubrificação de linha única, o injetor de graxa é um componente central que determina a precisão da lubrificação, a vida útil do rolamento e a confiabilidade do sistema.
Selecionar o injetor de graxa correto não se trata apenas de combinar tamanhos de rosca, mas requer uma avaliação abrangente dos seguintes fatores:
1. Requisito de lubrificante para cada ponto de lubrificação
2. Pressão de operação do sistema
3. Condições de temperatura ambiente
4. Carga na peça lubrificada
5. Distância da tubulação da bomba até o injetor de graxa
6. Cenários de aplicação industrial
Este guia explicará sistematicamente como selecionar um injetor de graxa corretamente e fornecerá uma análise comparativa profissional dos modelos da série VL da CISOLUBE.
O que é um Injetor de Graxa em um Sistema de Lubrificação de Linha Única?
Em um sistema de lubrificação de linha única: a bomba de lubrificação pressuriza a linha de óleo principal; cada injetor de graxa entrega uma quantidade fixa de graxa de acordo com o deslocamento definido; o injetor de graxa se reajusta automaticamente após a despressurização do sistema, aguardando o próximo ciclo de lubrificação. Ao contrário dos sistemas de lubrificação progressiva, cada injetor de graxa em um sistema de linha única opera independentemente, tornando a seleção do modelo crucial.
Passo 1: Determinar o Deslocamento de Graxa Necessário para Cada Ponto de Lubrificação
Este é o fator mais crítico na seleção.
Os requisitos de lubrificante variam significativamente para diferentes componentes do equipamento:
Tipo de Aplicação Faixa de Deslocamento Recomendada
Máquinas de precisão: 0,02 – 0,13 ml
Rolamentos padrão: 0,13 – 1,3 ml
Eixos de pino para serviço pesado: 0,5 – 5 ml
Grandes equipamentos rotativos: 1 – 8 ml
Modelos Recomendados da Série VL:
1. Microlubrificação → Injetor de Graxa VL-32
2. Aplicações industriais padrão → VL-1

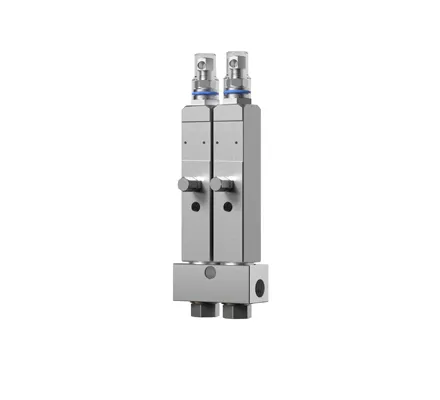

3. Requisitos moderados de lubrificação → VL-1X
4. Rolamentos para serviço pesado → VL-1XL
5. Lubrificação de grande ponto único → VL-11
Passo 2: Confirmar a Pressão de Operação do Sistema
Os sistemas de lubrificação de linha única operam tipicamente a 100 – 300 bar.
Para sistemas com requisitos de alta pressão, como tubulações de longa distância ou equipamentos de mineração: Recomendação: VL-1XL (máximo 414 bar)
Máquinas de construção padrão: VL-1 / VL-1X
Sistemas de precisão de baixa pressão: VL-32
A classificação de pressão insuficiente na seleção pode resultar em descarga incompleta de graxa.
Passo 3: Considerar a Temperatura Ambiente
A temperatura ambiente afeta a fluidez da graxa e a vida útil das vedações.
Modelo Faixa de Temperatura
VL-1: -26°C a +176°C
VL-11: -40°C a +93°C
VL-1X / VL-1XL: Máx. 82°C
VL-32: Máx. 93°C
Ambientes frios de mineração: VL-11 é recomendado
Ambientes industriais de alta temperatura: VL-1 é recomendado
Passo 4: Avaliar o Número de Pontos de Lubrificação
Os injetores de graxa da série VL estão disponíveis em várias formas de combinação:
1 saída
2 saídas
3 saídas
4 saídas
5 saídas
6 saídas
Sistemas centralizados com múltiplos pontos de lubrificação: Selecione combinações de múltiplas saídas de VL-1 / VL-1X / VL-32
Grande ponto de lubrificação único: Selecione VL-11
Passo 5: Corresponder à Aplicação Industrial
Diferentes setores industriais têm requisitos distintos para injetores de graxa:
1. Equipamentos de mineração, alta pressão, grande deslocamento: VL-1XL / VL-11
2. Máquinas de construção, pressão média, deslocamento ajustável: VL-1 / VL-1X
3. Indústria siderúrgica e de cimento, ambiente de alta temperatura, rolamentos para serviço pesado: VL-1 / VL-1XL
4. Automação e máquinas-ferramenta, microlubrificação de precisão: VL-32

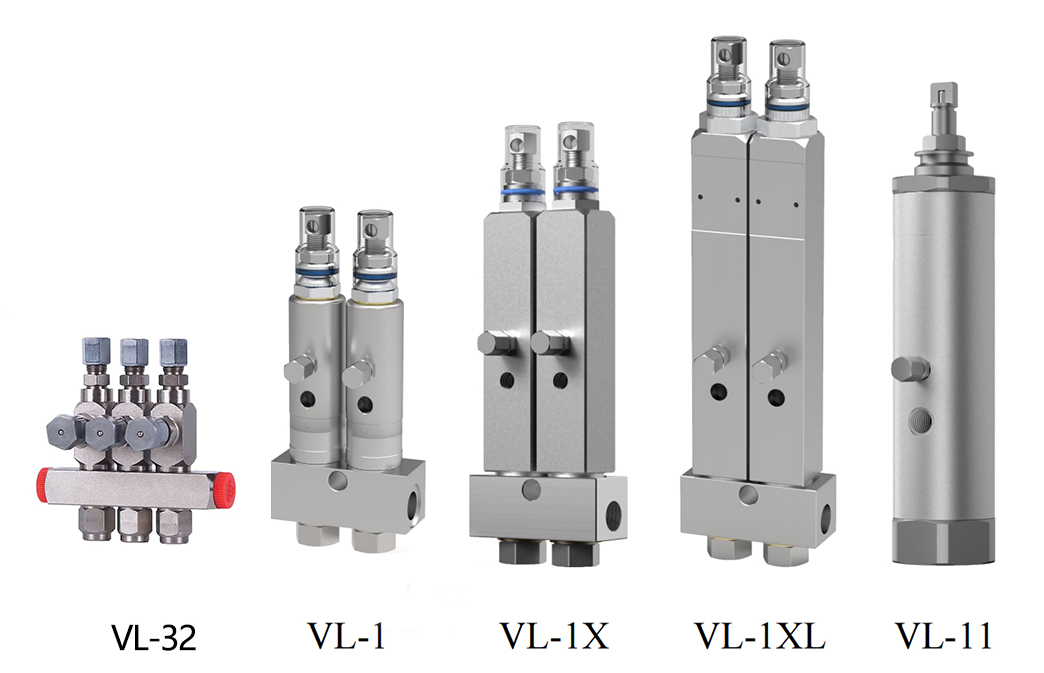

Análise Comparativa dos Modelos de Injetores de Graxa da Série VL
Modelo | Faixa de Deslocamento | Pressão Máxima | Cenários de Aplicação |
|---|---|---|---|
24 MPa | 0,016–0,131 ml/ciclo | Microlubrificação e lubrificação de precisão | |
241 bar | 0,131–1,31 ml/ciclo | Aplicações industriais padrão | |
441 bar | 0,25–1,31 ml/ciclo | Requisitos moderados de lubrificação | |
441 bar | 0,57–5,00 ml/ciclo | Aplicações para serviço pesado | |
241 bar | 0,82–8,2 ml/ciclo | Lubrificação de grande ponto único |
Erros Comuns de Seleção
1. Selecionar modelos apenas com base nos tamanhos de rosca
2. Ignorar a perda de pressão em tubulações longas
3. Usar modelos de grande deslocamento para rolamentos pequenos
4. Negligenciar os limites de temperatura ambiente
5. Misturar diferentes deslocamentos sem realizar cálculos do sistema
Por que Escolher os Injetores de Graxa da Série VL da CISOLUBE?
1. Deslocamento precisamente ajustável, disponível em aço carbono e aço inoxidável.
2. Capacidade de alta pressão de até 414 bar
3. Indicador visual de operação
4. Estrutura combinada modular
5. Manutenção e substituição fáceis
6. Adequado para graxa de grau NLGI 0, 1 e 2
Aplicável às indústrias de mineração, máquinas de construção, siderurgia, cimento, energia eólica, petróleo e gás, entre outras
A CISOLUBE fornece uma solução completa para sistemas de lubrificação de linha única, incluindo bombas de lubrificação, injetores de graxa, sistemas de controle, tubulações e conexões. Essas soluções fazem parte de um sistema automático de lubrificação centralizada, garantindo lubrificação eficiente e reduzindo os requisitos de manutenção.
Conclusão
Selecionar o injetor de graxa apropriado para um sistema de lubrificação de linha única requer uma consideração abrangente de:
1. Deslocamento de graxa
2. Pressão
3. Ambiente
4. Tipo de aplicação
5. Número de pontos de lubrificação
A seleção adequada pode estender significativamente a vida útil do rolamento, reduzir o tempo de inatividade e melhorar a confiabilidade da lubrificação.
