Este sistema de lubrificação progressiva automática distribui sequencialmente o lubrificante a vários pontos. É ideal para máquinas com muitos pontos de lubrificação e garante uma distribuição de lubrificação precisa.
Esses sistemas centralizados de lubrificação progressiva, projetados com tecnologia avançada, distribuem sequencialmente o lubrificante em vários pontos de uma máquina. O sistema de lubrificação progressiva central é uma solução ideal para máquinas que possuem vários pontos de lubrificação, como máquinas industriais ou veículos pesados. Os sistemas de lubrificação progressiva automática garantem uma distribuição precisa de lubrificação, o que é crucial para o bom funcionamento e longevidade da máquina. Os sistemas de lubrificação progressiva central reduzem o risco de lubrificação excessiva ou insuficiente, o que pode levar a falhas mecânicas ou desgaste desnecessário. Além disso, os sistemas centralizados de lubrificação progressiva também economizam tempo e recursos ao automatizar o processo de lubrificação, eliminando a necessidade de lubrificação manual. Este sistema de lubrificação progressiva da série não é apenas eficiente, mas também contribui para a manutenção geral e desempenho da máquina. CisolubeSistema de lubrificação de graxa centralizadoÉ uma solução confiável e econômica para manter a lubrificação ideal em máquinas complexas.
Kit compacto, flexível
Função monitorada
Canais fluem completamente
Os sistemas de lubrificação progressiva CISO têm ampla gama de uso
Os sistemas de lubrificação progressiva CISO têm válvula de retorno integrada no interior

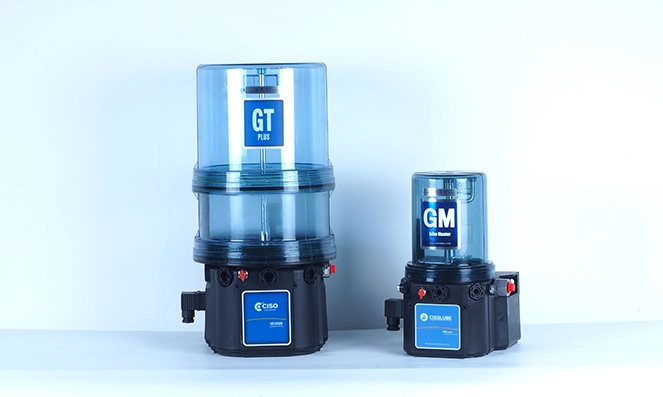

Bomba de lubrificação A -GT
Bomba de lubrificação B -GM
Bomba de lubrificação C-GP203
Bomba de lubrificação D-GP205
Bomba de lubrificação E-GT-X

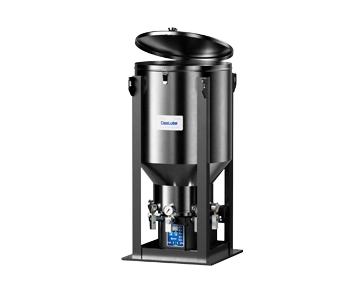

F-GT-HEAVYBomba de lubrificação
Bomba de lubrificação G-GP212
1-Elementos da válvula de alívio de saída
2-Linha principal
3-Filtro
4-interruptor de pressão

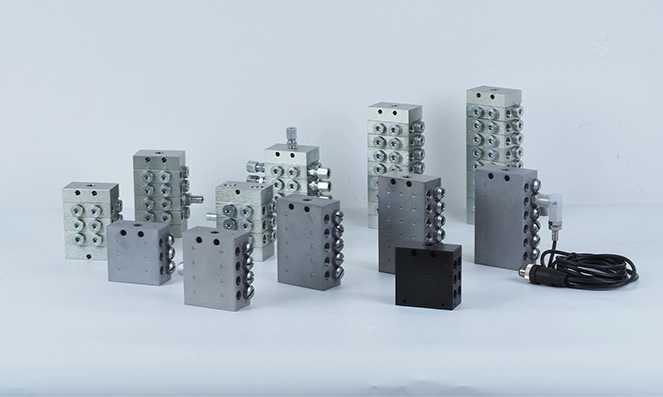

5-distribuidor progressivo (1 geração)
6-distribuidor progressivo (2 geração)
7-distribuidor progressivo (2 geração)
8-distribuidor progressivo (3 geração)
9-Controle de função
10-Monitoramento de Falhas
11-Tubos e mangueiras
12-Linha para o ponto de lubrificação
13-Controlador
Os sistemas de lubrificação progressiva em série funcionam bombeando lubrificante para a linha principal, que então é distribuída para vários pontos por meio dos distribuidores progressivos. A quantidade de lubrificante que cada ponto recebe é controlada e precisa.
Os sistemas de lubrificação progressiva em série compreendem uma bomba de alimentação, distribuidores progressivos, dutos necessários, acessórios para tubos roscados, componentes de fixação e indicadores de pressão.
Os sistemas de lubrificação progressiva em série devem ser montados em uma posição facilmente acessível da máquina, e o distribuidor progressivo deve ser montado o mais próximo possível dos pontos de lubrificação.
O projeto depende do número de pontos de lubrificação a serem conectados e dos requisitos de dose de graxa. A tubulação deve suportar a pressão máxima da bomba.
O tipo de lubrificante usado depende dos requisitos específicos da maquinaria que está sendo lubrificada. É melhor consultar um especialista em lubrificação para recomendações específicas.
| Característica | Sistemas de lubrificação progressiva | Sistemas de lubrificação de linha única | Sistemas de lubrificação de linha dupla | Sistemas de Lubrificação de Cadeia |
| Definição | O sistema de lubrificação progressiva é um sistema de lubrificação eficiente usado para equipamentos mecânicos, fornecendo lubrificante progressivamente para diferentes partes do equipamento para garantir que cada parte receba uma quantidade adequada de lubrificação. |
A bomba de lubrificação entrega automaticamente lubrificante ao dispensador de lubrificante por meio de uma única linha de alimentação. Cada dispensador serve apenas um ponto de lubrificação e pode ser ajustado para fornecer a dose exata de graxa ou óleo necessária. |
Os sistemas de linha dupla podem ser usados em grandes sistemas com pontos de lubrificação dispersos que requerem quantidades de lubrificação variáveis. Esses sistemas utilizam duas linhas principais que são fornecidas alternadamente com lubrificante de uma bomba de alta pressão. |
O sistema de lubrificação da corrente é um sistema usado para proteger e manter correntes de equipamentos mecânicos. Ele funciona principalmente fornecendo a quantidade certa de lubrificante para reduzir o atrito e o desgaste da corrente e para manter a flexibilidade da corrente e a eficiência operacional. Um sistema de lubrificação de corrente geralmente inclui um tanque, linhas e escovas. Esses componentes trabalham juntos para garantir que a superfície da corrente seja sempre devidamente lubrificada, prolongando a vida útil da corrente e do sistema de acionamento, reduzindo os custos de manutenção e melhorando a confiabilidade e a eficiência do equipamento. |
| Componentes básicos | A -GTBomba de lubrificação automática B -GMBomba de lubrificação automática Bomba de lubrificação C-GP203 Bomba de lubrificação D-GP205 Bomba de lubrificação E-GT-X Bomba de lubrificação F-GT-HEAVY Bomba de lubrificação G-GP212 Elementos da válvula de alívio de saída Linha principal Filtro Interruptor de pressão Distribuidor progressivo (1 geração) Distribuidor progressivo (2 geração) Distribuidor progressivo (2 geração) Distribuidor progressivo (geração 3) Controle de função Monitoramento de Falhas Tubos e mangueiras Linha para o ponto de lubrificação Controlador |
A - C-fluxoBomba de lubrificação Bomba de lubrificação de linha única D - GTS E - GMSBomba de lubrificação elétrica F - GT-MAXBomba de graxa lubrificante Conjunto de válvula solenóide de retorno Medidor de pressão Oleodutos Filtro Palecas de ramificação de T Braçadeiras de tubo Quatro palhetas ramificadas Distribuidor volumétrico Verifique o dispositivo (interruptor de pressão) Linha para o ponto de lubrificação Controlador |
A,Bomba de lubrificação ZP01/02 B,Bomba de lubrificação ZP08/14/24 Dispositivos de medição de linha dupla DSG Dispositivos de medição de linha dupla DSL Dispositivos de medição DSKH Válvula de mudança elétrica WP-C Válvulas de mudança hidráulica DU-C MC-Caixa de Controle do Sistema Interruptores de pressão de fim de linha EPW |
A,Bomba de lubrificação de corrente PMV B,Bomba de lubrificação de corrente PMN Tanque de óleo Escovas Tubo Flexível de Alta Pressão |
| Princípio de funcionamento | O lubrificante é bombeado através das linhas principais para o distribuidor progressivo com a bomba. O lubrificante é elivered "progressivamente" para o ponto de atrito. A circulação de um distribuidor progressivo é monitorada opticamente ou eletricamente. |
Os valores de dosagem são impingidos na linha principal com a bomba-válvulas de medição operando dinamicamente com um surto de pressão, elementos de dosagem de operação estática com acúmulo de pressão lenta. Estes assim Transferir a quantidade respectiva do lubrificante para o ponto de atrito. Durante a fase de alívio seguinte, o lubrificante é recolocado nas válvulas de dosagem para o próximo processo de lubrificação. |
Os sistemas de linha dupla CISO podem ser usados em grandes sistemas com pontos de lubrificação dispersos que requerem quantidades variáveis de lubrificação. Esses sistemas utilizam duas linhas principais que são fornecidas alternadamente com lubrificante de uma bomba de alta pressão por meio de uma válvula de troca em linhas de ramificação de até 400 bar (5 800 psi), ao longo das linhas principais, são conectados com dispositivos de medição de linha dupla para fornecer um grande volume de lubrificante aos pontos de lubrificação em grandes sistemas de linha dupla, Interruptores de pressão de fim de linha são usados para controlar e monitorar o sistema. |
O sistema de lubrificação da corrente transfere o lubrificante do tanque de armazenamento para as escovas através da bomba de lubrificação e, através das escovas, o lubrificante é aplicado à corrente para formar um filme lubrificante, o que reduz o atrito e o desgaste da corrente. |
| Vantagens | Kit compacto, flexível Função monitorada Canais fluem completamente Ampla gama de uso |
Conectando vários pontos de lubrificação Menores quantidades de dosagem Construção compacta Para óleo ou graxa fluida Baixo custo e eficiência elevada Fácil montagem |
Confiável Simples ao serviço Opções de controle ultra-sônico de baixo e alto nível Filtro lubrificante embutido |
Estrutura compacta e expansão fácil Não há necessidade de um distribuidor Os tubos são lisos e não têm nenhum resíduo Deslocamento ajustável |
