Sistemas de lubrificação de linha única
O sistema automático de lubrificação de linha única é o sistema de lubrificação por perda total mais difundido na área da engenharia em geral.
Pequenas quantidades de óleo ou graxa fluida são dosadas intermitentemente no tempo de ciclo desejado no ponto de lubrificação. Exemplo: volume de dosagem de 5 a 1000 mm³, pressão de 25 bar no ponto de lubrificação, para uma pressão da bomba de 25 a 150 bar.
Produtos de Sistemas de lubrificação de linha única
Bomba hidráulica HBP
A bomba hidráulica de alta pressão HBP é uma bomba de pistão de dupla ação acionada hidraulicamente. Equipada com conjuntos de dosagem de graxa paralelos de linha única.

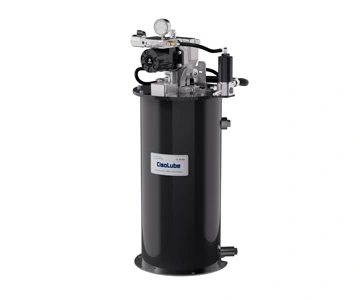

Bomba hidráulica LUBESTAR
As bombas hidráulicas de alto desempenho da Lubestar combinam motores de bomba acionados por rotação com tubos de bomba de movimento alternativo e recursos de controle flexíveis que funcionam tanto no calor do deserto quanto no frio do Ártico.

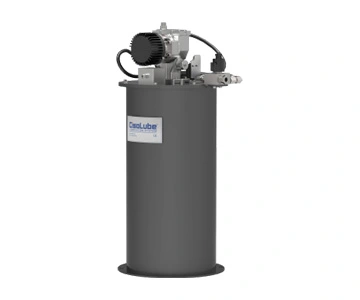

Bomba elétrica LUBESTAR
Compacta e versátil, seu exclusivo acionamento rotativo e conjunto de engrenagens modulares permitem ajustar a velocidade do motor da bomba para se adequar exatamente à sua aplicação.

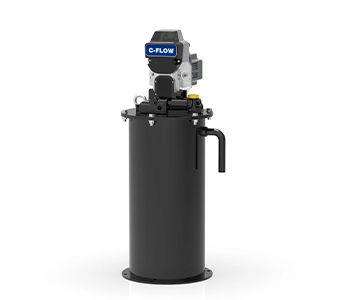

Bomba de lubrificação de linha única C-FLOW
A bomba de lubrificação elétrica compacta C-FLOW é uma bomba de pistão caracterizada por um corpo robusto e durável, alto deslocamento e tamanho reduzido para fácil instalação.
Bomba de lubrificação de linha única GT-Max
A bomba automática GT-MAX, ideal para aplicações de lubrificação de pequeno e médio porte, é um produto da CISO. Pode ser utilizada em um sistema de lubrificação de linha única que opera a 10 MPa e 10 ml/min.
Bomba de Lubrificação de Linha Simples GTS
A bomba GTS, projetada especificamente para sistemas de linha simples, é uma bomba de pistão que pode operar com até uma unidade de bombeamento.
Bomba de lubrificação de linha única GMS
Com um design compacto e leve, a GMS é capaz de transportar óleos e graxas de baixa viscosidade. Fabricada com materiais especiais, possui excepcional resistência a impactos. O design exclusivo da bomba permite o fácil monitoramento do nível de óleo.

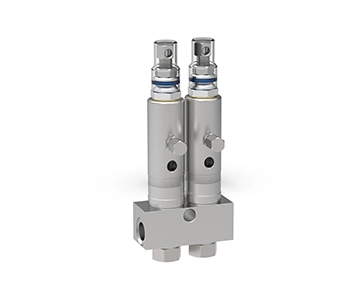

Válvulas de Medição VL-1
Os dispositivos de dosagem VL são projetados para sistemas de lubrificação centralizada de alta pressão e linha única. Eles são capazes de dispensar lubrificantes compatíveis com gaxetas de fluoroelastômero e com viscosidade de até NLGI 2.

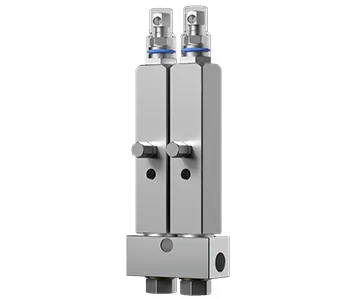

Válvulas de Medição VL-1X
Os dispositivos de dosagem da série VL-1X são projetados para sistemas de lubrificação centralizada de alta pressão e linha única. Eles são capazes de dispensar lubrificantes compatíveis com gaxetas de fluoroelastômero e suportam viscosidade de até NLGI 2.

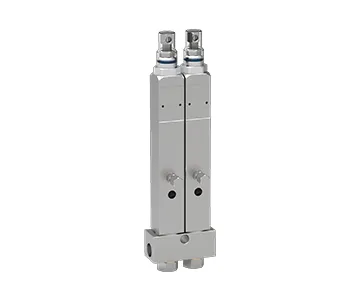

Injetor de graxa VL-1XL
Os injetores de graxa da série VL-1XL são destinados a sistemas de lubrificação centralizada de alta pressão e linha única, que dispensam lubrificantes compatíveis com gaxetas de fluoroelastômero e viscosidade de até NLGI 2. A vazão é ajustável externamente.

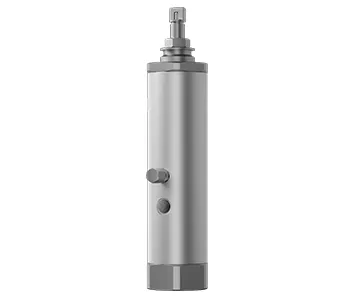

Válvulas de Medição VL-11
Os dispositivos de dosagem da série VL-11 são para sistemas de lubrificação de alta pressão de linha única, com viscosidade até NLGI 2. A saída é ajustável externamente.
Válvulas de Medição VL-32
O injetor VL-32 foi projetado para transportar lubrificante até os pontos de fricção através da pressão na linha de alimentação. Esses injetores vêm equipados com indicadores visuais de nível integrados para monitoramento operacional.

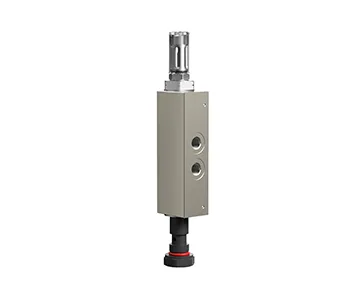

Injetor de graxa C-LM5
Injetor de graxa C-LM5 para Liebherr R926 / R9100 / R9150 / R9200 / R9250 / R9350 / R9400 / R9600 / R9800 / R994 / R995 / R996
Válvulas de Medição B-MV
As válvulas de medição MV, elementos distribuidores projetados para equipamentos leves e econômicos, são produtos padrão da CISO, geralmente fabricados em latão. No entanto, também estão disponíveis opções personalizadas em aço carbono.
Válvulas de Medição de 33V
As válvulas de medição 33V operam com uma pressão de atuação de 1,5 MPa, contrapressão de 0,5 MPa, saída padrão de 4 mm e temperaturas entre -40 e 90 °C.

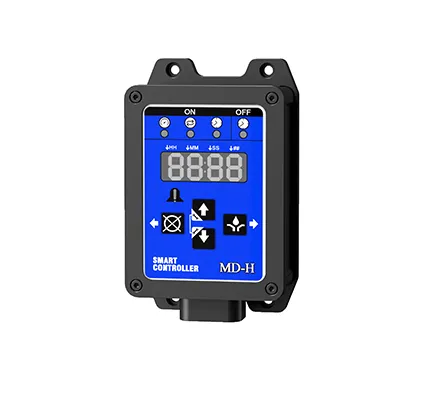

Controlador MD-H
O controlador multifuncional MD-H foi projetado para sistemas de lubrificação automática, sendo compatível com sistemas progressivos e de linha única.
Motor de acionamento CC sem escovas LUBESTAR
O motor de acionamento sem escovas LUBESTAR foi especialmente desenvolvido para sistemas de lubrificação de linha única e projetado com uma fonte de alimentação de 24 V CC. Ele apresenta alta eficiência, alto torque e operação silenciosa. O motor adota tecnologia avançada de acionamento sem escovas, oferecendo desempenho mais estável, menor desgaste mecânico e vida útil significativamente maior em comparação com os motores com escovas tradicionais, tornando-o adequado para operação contínua de longo prazo.
Controlador MC-II
O Controlador Externo MC-II está disponível para sistemas de lubrificação progressiva e de linha única e apresenta uma carcaça compacta e resistente com um visor digital para rápida identificação do status do sistema. De fácil instalação, o chicote de fios pode ser conectado diretamente ao controlador.
Controlador MC-III
MC-III. Controlador externo. Pode ser usado em sistemas de lubrificação progressiva e de linha única com resistência. Carcaça compacta com dimensões reduzidas, fácil instalação e chicote de fios que pode ser conectado diretamente ao controlador.
Peças de lubrificação
Oferecemos diversas peças para lubrificação para nossos sistemas de lubrificação, incluindo tubos flexíveis de alta pressão, conexões de encaixe rápido, conjuntos de conexões retas e muito mais.

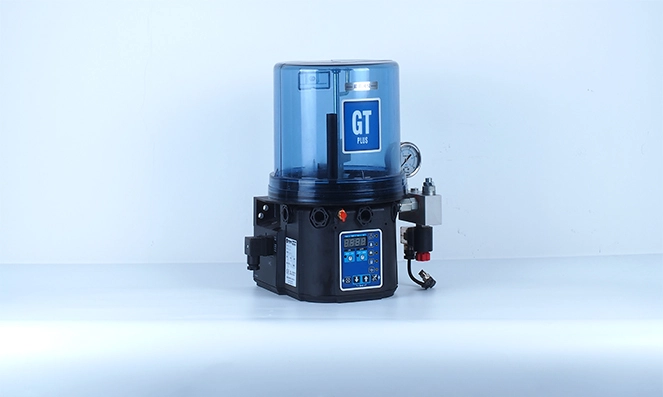

Características dos Sistemas Automáticos de Lubrificação de Linha Única
- Conexão de numerosos pontos de lubrificação
- Menores quantidades dosadas
- Construção compacta
- Para óleo ou graxa fluida
- Baixo custo e alta eficiência
- Montagem fácil

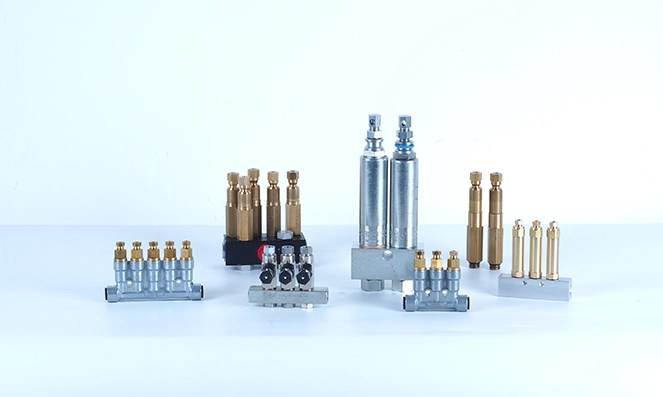

Componentes do Sistema de Lubrificação de Linha Única CISO
Bombas de lubrificação
- A Bomba de lubrificação C-Flow
- B Bomba Hidráulica LUBESTAR
- C Bomba Elétrica LUBESTAR
- D Bomba de lubrificação de linha única GTS
- E Bomba de lubrificação elétrica GMS
- F Bomba de lubrificação GT-MAX
- 1 Conjunto da válvula solenoide de retorno
- 2 Manômetro
- 3 Tubulações
- 4 Filtro
- 5 Peças de derivação em T
- 6 Abraçadeiras para tubos
- 7 Peças de derivação quádrupla
- 8 Distribuidor volumétrico
- 9 Dispositivo de verificação (pressostato)
- 10 Linha para o ponto de lubrificação
- 11 Controlador
Sistemas de lubrificação progressiva vs sistemas de lubrificação de linha única vs sistemas de lubrificação de linha dupla vs sistemas de lubrificação de correntes
| Característica | Sistemas de Lubrificação Progressiva | Sistemas de Lubrificação de Linha Única | Sistemas de Lubrificação de Linha Dupla | Sistema de Lubrificação para Máquinas Agrícolas |
|---|---|---|---|---|
| Definição | O sistema de lubrificação progressiva é um sistema de lubrificação eficiente utilizado em equipamentos mecânicos, fornecendo lubrificante progressivamente a diferentes partes do equipamento para garantir que cada parte receba uma quantidade adequada de lubrificação. | A bomba de lubrificação entrega automaticamente o lubrificante ao dosador através de uma única linha de alimentação. Cada dosador atende apenas um ponto de lubrificação e pode ser ajustado para fornecer a dose exata de graxa ou óleo necessária. | Os sistemas de linha dupla podem ser utilizados em grandes sistemas com pontos de lubrificação dispersos que requerem quantidades variáveis de lubrificação. Esses sistemas utilizam duas linhas principais que são alimentadas alternadamente com lubrificante por uma bomba de alta pressão. | Um sistema de lubrificação automática para máquinas agrícolas é um sistema inteligente que fornece lubrificação quantitativa e temporizada aos componentes principais das máquinas agrícolas. Através de uma bomba de lubrificação e dispositivo de distribuição, ele entrega precisamente graxa ou óleo lubrificante a cada ponto de atrito, garantindo a operação estável do equipamento mesmo em ambientes de alta carga, poeira e umidade. |
| Componentes Básicos |
|
|
|
|
| Princípio de Funcionamento | O lubrificante é bombeado através das linhas principais para o distribuidor progressivo com a bomba. O lubrificante é entregue "progressivamente" ao ponto de atrito. A circulação de um distribuidor progressivo é monitorada opticamente ou eletricamente. | Os valores de dosagem são aplicados na linha principal com a bomba — válvulas dosadoras de operação dinâmica com surto de pressão, elementos dosadores de operação estática com aumento lento de pressão. Estes transferem a respectiva quantidade de lubrificante para o ponto de atrito. Durante a fase de alívio seguinte, o lubrificante é reabastecido nas válvulas dosadoras. | Os sistemas de linha dupla CISO podem ser utilizados em grandes sistemas com pontos de lubrificação dispersos que requerem quantidades variáveis de lubrificação. Esses sistemas utilizam duas linhas principais que são alimentadas alternadamente com lubrificante por uma bomba de alta pressão através de uma válvula de comutação a até 400 bar (5.800 psi). Linhas secundárias são conectadas com dispositivos dosadores de linha dupla para fornecer lubrificante aos pontos de lubrificação. Pressostatos de fim de linha são utilizados para controlar e monitorar o sistema. | Os sistemas de lubrificação automática para máquinas agrícolas entregam óleo ou graxa automaticamente, periodicamente e em quantidades precisas enquanto o equipamento está em funcionamento. Bombas de lubrificação acionadas eletricamente ou mecanicamente entregam lubrificantes através de distribuidores ou tubos para cada ponto de lubrificação, mantendo rolamentos, correntes, engrenagens e outros componentes críticos bem lubrificados, reduzindo o desgaste e estendendo a vida útil. |
| Vantagens |
|
|
|
|
