Sistemas automatizados de lubrificação para caminhões basculantes articulados

Os caminhões basculantes articulados são amplamente utilizados em projetos de mineração, construção de infraestrutura e movimentação de terra em grande escala, apresentando desempenho excepcional em condições adversas graças à sua superior capacidade off-road e alta capacidade de carga.

No entanto, essas máquinas normalmente operam continuamente por longos períodos sob cargas pesadas, vibrações intensas, poeira e terrenos complexos, impondo demandas extremamente altas à lubrificação das partes móveis críticas. A lubrificação insuficiente pode levar ao desgaste excessivo de pinos, buchas e rolamentos, reduzindo a confiabilidade do equipamento e aumentando os custos de manutenção.

A instalação de um sistema de lubrificação automatizada garante a lubrificação contínua e precisa dos componentes críticos, reduzindo o tempo de inatividade e prolongando a vida útil do equipamento.

Este artigo apresenta 17 pontos críticos de lubrificação em caminhões basculantes articulados e fornece uma solução completa de sistema de lubrificação centralizada baseada na bomba de lubrificação elétrica GT ou GP203 da CISOLUBE + distribuidor progressivo DSP/DSPP.

I. Por que os Caminhões Basculantes Articulados Precisam de Sistemas de Lubrificação Automática

Os caminhões basculantes articulados possuem numerosos pontos de articulação de alta carga, rolamentos e pinos de conexão, exigindo lubrificação contínua durante a operação.

A aplicação manual tradicional de graxa normalmente encontra os seguintes problemas:

1. Pontos de lubrificação amplamente distribuídos, resultando em baixa eficiência de manutenção.

2. Alguns pontos de lubrificação são ocultos e facilmente negligenciados.

3. Ciclos de lubrificação instáveis, acelerando o desgaste dos componentes.

4. Consumo excessivo de graxa, levando ao desperdício. Os sistemas automáticos de lubrificação centralizada, por meio do fornecimento de graxa temporizado, quantitativo e uniforme, garantem lubrificação estável em cada ponto de lubrificação, resolvendo assim completamente os problemas acima.

II. 17 Pontos-Chave de Lubrificação em Caminhões Basculantes Articulados

Um caminhão basculante articulado típico geralmente requer lubrificação em aproximadamente 17 pontos-chave de lubrificação.

Esses pontos de lubrificação estão distribuídos principalmente nos seguintes sistemas:

1. Sistema de Direção

Pino do cilindro de direção esquerdo

Pino do cilindro de direção direito

Esses componentes afetam diretamente a agilidade da direção e a estabilidade de manuseio do veículo.

2. Estrutura de Articulação Central

Pino de Articulação Central

Este componente conecta os chassis dianteiro e traseiro do veículo e é a estrutura central para a direção articulada, suportando também cargas mecânicas significativas.

3. Sistema de Suspensão Oscilante

Bucha Oscilante da Barra de Tração

Este mecanismo absorve choques e vibrações gerados durante a operação do veículo.

4. Sistema de Elevação da Caçamba

Pino da Base do Cilindro de Elevação

Pino da Extremidade da Haste do Cilindro de Elevação

Uma boa lubrificação garante a operação suave e confiável do mecanismo de elevação.

5. Estrutura da Dobradiça da Caçamba

Pino da Dobradiça da Caçamba

Pino da Dobradiça da Porta Traseira

Esses componentes se movem com frequência durante as operações de carga e descarga, portanto, exigem lubrificação contínua.

6. Outros Pontos de Conexão Estrutural

Dependendo do modelo do veículo, os seguintes pontos de lubrificação também podem ser incluídos:

Pino da Ligação da Suspensão

Pino de Conexão do Chassi

Junta da Barra Estabilizadora

Pontos de Dobradiça Estrutural

Em geral, um caminhão basculante articulado normalmente tem aproximadamente 17 pontos de lubrificação que requerem lubrificação regular.

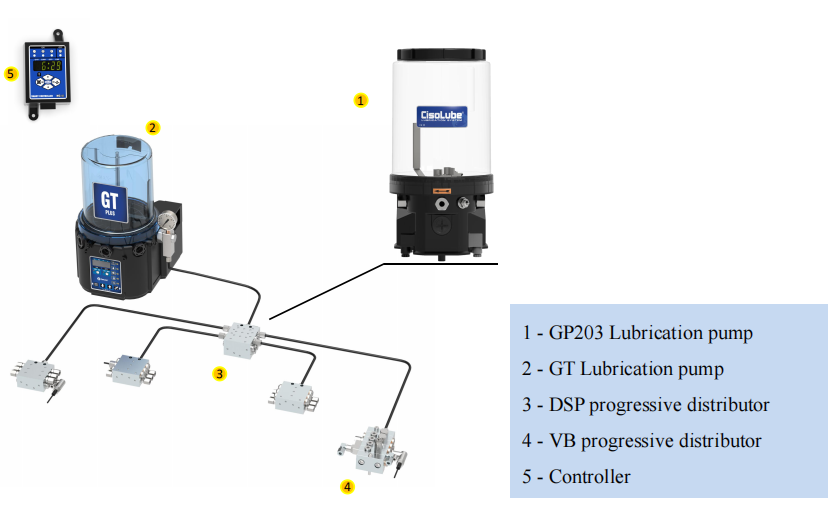

III. Solução de Lubrificação Automática da CISOLUBE para Caminhões Basculantes Articulados

Para as necessidades de lubrificação de equipamentos pesados, a CISOLUBE oferece soluções confiáveis de sistemas automáticos de lubrificação centralizada.

(I.) Os sistemas típicos incluem:

1. Bomba de lubrificação elétrica GT ou GP203

2. Distribuidor progressivo DSP ou DSPP

3. Linhas de lubrificação de alta pressão

4. Controlador e sistema de monitoramento

Esta configuração pertence ao sistema de lubrificação progressiva, amplamente utilizado em:

Máquinas de construção

Equipamentos de mineração

Veículos pesados

Máquinas e equipamentos agrícolas

(II.) Seleção da bomba de lubrificação: bombas de lubrificação elétricas GT e GP203

A bomba de lubrificação é o núcleo de potência do sistema de lubrificação automática.

As bombas de lubrificação elétricas da série GT da CISOLUBE e as bombas de lubrificação elétricas GP203 são projetadas especificamente para equipamentos pesados.

Principais Características

1. Saída de graxa de alta pressão

2. Controle automático do ciclo de lubrificação

3. Compatível com graxa NLGI 0–2

4. Design compacto e instalação fácil

5. Adequado para ambientes com alta vibração e poeira

Para caminhões basculantes articulados com 17 pontos de lubrificação, tanto a GT quanto a GP203 fornecem um fornecimento de graxa estável e confiável.

(III.) Distribuição de Lubrificação: Distribuidor Progressivo DSP/DSPP

O distribuidor progressivo DSP da CISOLUBE e o distribuidor progressivo DSPP são usados para distribuir precisamente a graxa para cada ponto de lubrificação.

Princípio de Funcionamento

Quando a graxa entra no distribuidor:

1. O pistão interno se move sequencialmente

2. Cada saída dispensa uma quantidade medida de graxa

3. Cada ponto de lubrificação recebe lubrificação em sequência.

Vantagens Técnicas

1. Medição precisa de graxa

2. Expansível para múltiplos pontos de lubrificação

3. Design robusto adequado para equipamentos pesados

4. Alta confiabilidade mesmo em ambientes adversos

Ao combinar múltiplos distribuidores, o sistema pode cobrir facilmente 17 ou mais pontos de lubrificação.

(IV.) Fluxo de Trabalho do Sistema de Lubrificação Automática

O sistema opera da seguinte forma:

1. O controlador inicia a bomba de lubrificação.

2. A graxa é entregue à linha principal de fornecimento de óleo.

3. A graxa entra no distribuidor progressivo DSP/DSPP.

4. O distribuidor fornece graxa sequencialmente para cada ponto de lubrificação.

5. O sistema para automaticamente no final do ciclo de lubrificação.

6. O sistema pode operar automaticamente de acordo com os intervalos de tempo de lubrificação definidos, garantindo a lubrificação contínua e confiável do equipamento durante a operação.

(V.) Vantagens do Sistema de Lubrificação Automática

A instalação do sistema de lubrificação automática da CISOLUBE em caminhões basculantes articulados oferece várias vantagens:

1. Redução do desgaste do equipamento.

2. A lubrificação contínua reduz o atrito e prolonga a vida útil de pinos, buchas e rolamentos.

3. Redução dos custos de manutenção.

4. A lubrificação automática reduz a aplicação manual de graxa e o desperdício de graxa.

5. Melhoria da confiabilidade do equipamento.

6. Os componentes críticos estão sempre bem lubrificados.

7. Aumento da eficiência da produção.

8. Redução do tempo de inatividade para manutenção manual, aumentando a utilização do equipamento.

9. Vida útil estendida do equipamento.

10. Redução significativa do desgaste nas conexões estruturais.

IV. Conclusão

Para caminhões basculantes articulados que operam em ambientes de mineração e engenharia, a instalação de um sistema confiável de lubrificação centralizada automatizada tornou-se uma parte essencial da manutenção do equipamento.

Ao usar a bomba de lubrificação GT ou GP203 da CISOLUBE em conjunto com o distribuidor progressivo DSP ou DSPP, é possível fornecer lubrificação precisa e confiável para aproximadamente 17 pontos críticos de lubrificação, reduzindo significativamente os custos de manutenção e melhorando o desempenho do equipamento.

V. Perguntas Frequentes (FAQ)

1. O que é um sistema de lubrificação automatizada para caminhões basculantes articulados?

Um sistema de lubrificação automatizada é uma solução de lubrificação centralizada que fornece graxa automaticamente a múltiplos pontos de lubrificação por meio de uma bomba de lubrificação e distribuidor, reduzindo assim o desgaste e melhorando a confiabilidade do equipamento.

2. Quantos pontos de lubrificação são normalmente encontrados em um caminhão basculante articulado?

A maioria dos caminhões basculantes articulados requer lubrificação de aproximadamente 17 pontos críticos de lubrificação, incluindo:

Pino do cilindro de direção

Pino de articulação central

Pino de elevação da caçamba

Pontos de conexão da suspensão, etc.

3. Quais tipos de equipamento usam sistemas de lubrificação automatizada? Os sistemas de lubrificação automática são amplamente utilizados em:

Máquinas de construção

Equipamentos de mineração

Escavadeiras

Carregadeiras de rodas

Caminhões basculantes articulados

Máquinas e equipamentos agrícolas

4. Por que escolher um sistema de lubrificação progressiva?

Os sistemas de lubrificação progressiva garantem que cada ponto de lubrificação receba graxa sequencialmente e podem detectar rapidamente bloqueios, sendo amplamente utilizados na lubrificação de equipamentos pesados.

5. Por que escolher um sistema de lubrificação da CISOLUBE?

Os sistemas de lubrificação da CISOLUBE apresentam:

Alta confiabilidade

Lubrificação com medição precisa

Construção robusta e durável

Idealmente adequado para lubrificar equipamentos de mineração e máquinas pesadas que operam em condições adversas.
